杜瓦罐靜態泄露率：技術解析與安全管理
時間:2025-08-12 09:05來源:原創 作者:小編 點擊:
次

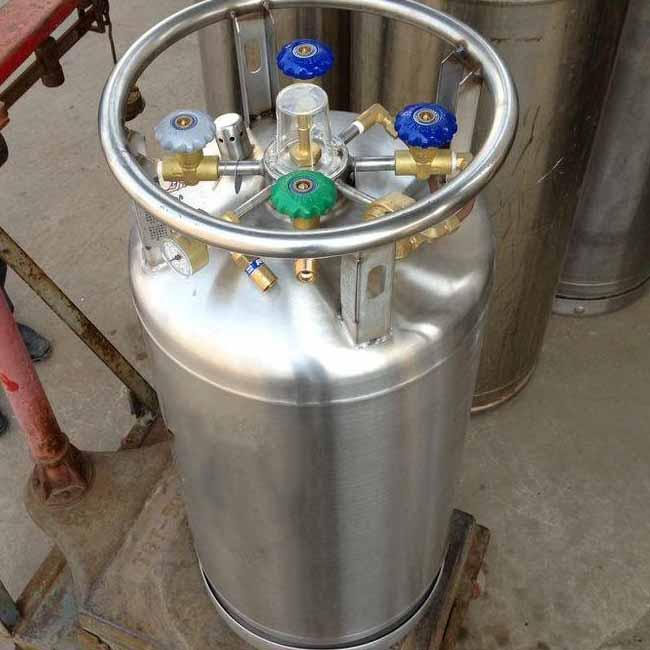

一、杜瓦罐的結構與泄露率基本概念杜瓦罐作為儲存低溫液體（如液氮、液氧、液氫等）的核心設備，其密封性直接關系到儲存效率和安全性。這類容器采用雙層不銹鋼結構，夾層填充多層絕熱材料并抽至超高真空（通常10?3 Pa），以最大限度減少熱量傳遞。靜態泄露率是衡量其性能的關鍵指標，通常以日蒸發率（%/d）或壓力上升率表示，反映容器在靜置狀態下的氣體損失速率。不同介質的杜瓦罐泄露率存在顯著差異。例如，液氦杜瓦罐
杜瓦罐作為儲存低溫液體（如液氮、液氧、液氫等）的核心設備，其密封性直接關系到儲存效率和安全性。這類容器采用雙層不銹鋼結構，夾層填充多層絕熱材料并抽至超高真空（通常≤10?3 Pa），以最大限度減少熱量傳遞。靜態泄露率是衡量其性能的關鍵指標，通常以日蒸發率（%/d）或壓力上升率表示，反映容器在靜置狀態下的氣體損失速率。
不同介質的杜瓦罐泄露率存在顯著差異。例如，液氦杜瓦罐因介質沸點極低（-269℃），其靜態蒸發率通常低于 0.5%/d，而液氮杜瓦罐的蒸發率在 0.5%-2%/d 之間。這一差異源于氣體物理特性和絕熱設計的不同 —— 液氦需要更嚴格的真空度（封結真空度≤1.0×10?2 Pa）和抗氫滲透材料。
真空絕熱性能
夾層真空度是控制泄露率的核心要素。當真空度下降至 10?2 Pa 以上時，氣體分子熱傳導加劇，導致蒸發率顯著上升。例如，某 30L 液氮罐在真空失效后，日蒸發量從 0.5L 增至 2L，泄露率從 1.67% 躍升至 6.67%。氦質譜檢漏是檢測真空夾層漏率的標準方法，要求漏率≤2×10?? Pa?m3/s（10L-50L 容積）。
密封材料與部件老化
低溫環境下，傳統四氟密封件可能因硬化導致摩擦系數增加 3 倍，滲透率上升至 5.2 mL/m2?h，引發泄漏。北京理工大學研究表明，采用 PCTFE 材料的閥座在 - 196℃下漏率可穩定在 10?? m3/s 以下，顯著優于 PTFE 材料。此外，閥門、液位計等附件的 O 型圈需定期更換，避免因彈性衰減導致密封失效。
環境條件影響
環境溫度每升高 10℃，蒸發率可能增加 15%-20%。例如，某液氧杜瓦罐在 40℃環境下的靜態蒸發率（1.86%/d）比 20℃時高 0.3%。高濕度環境則可能在罐體表面形成冷凝水，進一步增加熱傳導。
靜態蒸發率測試方法
根據 GB/T 18443.5-2010，測試需在容器充裝≥1/2 介質后靜置 48 小時，通過氣體質量流量計測量 24 小時內的蒸發量。計算公式為：
例如，某 360L 液氧杜瓦罐在測試中蒸發 6.7L，其靜態蒸發率為 1.86%/d，符合行業標準。
行業規范與安全閾值
- 液氫杜瓦：真空夾層漏率需≤設計值，安全閥爆破壓力≤內膽最大允許工作壓力的 105%。
- 液氦杜瓦：靜態蒸發率需符合表 2 規定（如 100L 罐≤0.8%/d），真空夾層漏氣速率≤6×10?? Pa?m3/s。
- 液氮 / 液氧杜瓦：車用容器日蒸發率≤4.2%，工業用容器通常要求≤2%。
定期檢測與預防性維護
- 真空度檢測：使用 ZDF-II 型真空計每季度測量夾層壓力，超過 10?2 Pa 時需返廠重新抽真空。
- 密封件更換：低溫閥門密封件建議每 6 個月更換，優先選用 PCTFE 或金屬波紋管密封。
- 靜態蒸發率監控：連續 3 周蒸發率遞增超 5% 時，需排查真空失效或頸管泄漏。
操作規范與應急預案
- 充裝前需檢查容器合格證、安全閥校驗狀態，首次充裝應預冷 30 分鐘以上。
- 倒裝液氮時嚴禁在密閉空間操作，需保持通風并監測氧濃度。環山村 8 號事故案例顯示，違規倒裝導致氮氣泄漏，最終引發窒息事故。
- 配備氫氣濃度監測系統（報警閾值≤0.4%）和紫外火焰探測器，確保液氫杜瓦使用安全。
新型檢漏技術
多工位超靈敏檢漏系統可檢測低至 10?1? m3/s 的漏率，通過比對法和累積法實現批量高效檢測，平均測試時間≤30 分鐘。
材料創新
采用碳纖維增強復合材料（CFRP）的內膽可降低自重 30%，同時通過納米多孔絕熱層將蒸發率再降低 10%-15%。某液氫杜瓦罐應用該技術后，靜態蒸發率從 1.2% 降至 1.0%/d。
杜瓦罐的靜態泄露率管理是低溫液體儲存領域的核心課題。通過精準的測試方法、嚴格的維護規程和材料技術創新，可將泄露率控制在安全閾值內，確保設備長期穩定運行。對于高風險場景（如液氫儲存），需結合實時監測系統和應急預案，構建全生命周期的安全管理體系，避免類似環山村事故的重演。隨著真空絕熱技術和密封材料的持續進步，杜瓦罐的泄露率指標有望進一步優化，為氫能經濟等新興領域提供可靠支撐。
